Intercambiadores de calor de placas soldadas
Eficacia notable, diseño único y compacidad
Eficacia notable, diseño único y compacidad
GREENBOX™ Type S
GREENBOX™ Type W
GREENBOX™
GREENBOX™
Experto francés en intercambiadores de calor soldados, Nexson Group diseña y fabrica el intercambiador de calor de placas soldadas GREENBOX™, una solución compacta sin juntas de estanqueidad concebida para procesos industriales críticos. Al combinar el alto rendimiento térmico de las placas con la robustez mecánica de los intercambiadores tubulares, el GREENBOX™ soporta condiciones extremas de presión (hasta 50 bar) y temperatura (hasta 450°C). Su diseño totalmente soldado y sus paneles desmontables garantizan la máxima seguridad contra fugas, permitiendo al mismo tiempo un mantenimiento simplificado, lo que convierte a este equipo en un motor clave para la eficiencia energética y la descarbonización en los sectores de la química, la petroquímica y el refino.
Experto francés en intercambiadores de calor soldados, Nexson Group diseña y fabrica el intercambiador de calor de placas soldadas GREENBOX™, una solución compacta sin juntas de estanqueidad concebida para procesos industriales críticos. Al combinar el alto rendimiento térmico de las placas con la robustez mecánica de los intercambiadores tubulares, el GREENBOX™ soporta condiciones extremas de presión (hasta 50 bar) y temperatura (hasta 450°C). Su diseño totalmente soldado y sus paneles desmontables garantizan la máxima seguridad contra fugas, permitiendo al mismo tiempo un mantenimiento simplificado, lo que convierte a este equipo en un motor clave para la eficiencia energética y la descarbonización en los sectores de la química, la petroquímica y el refino.

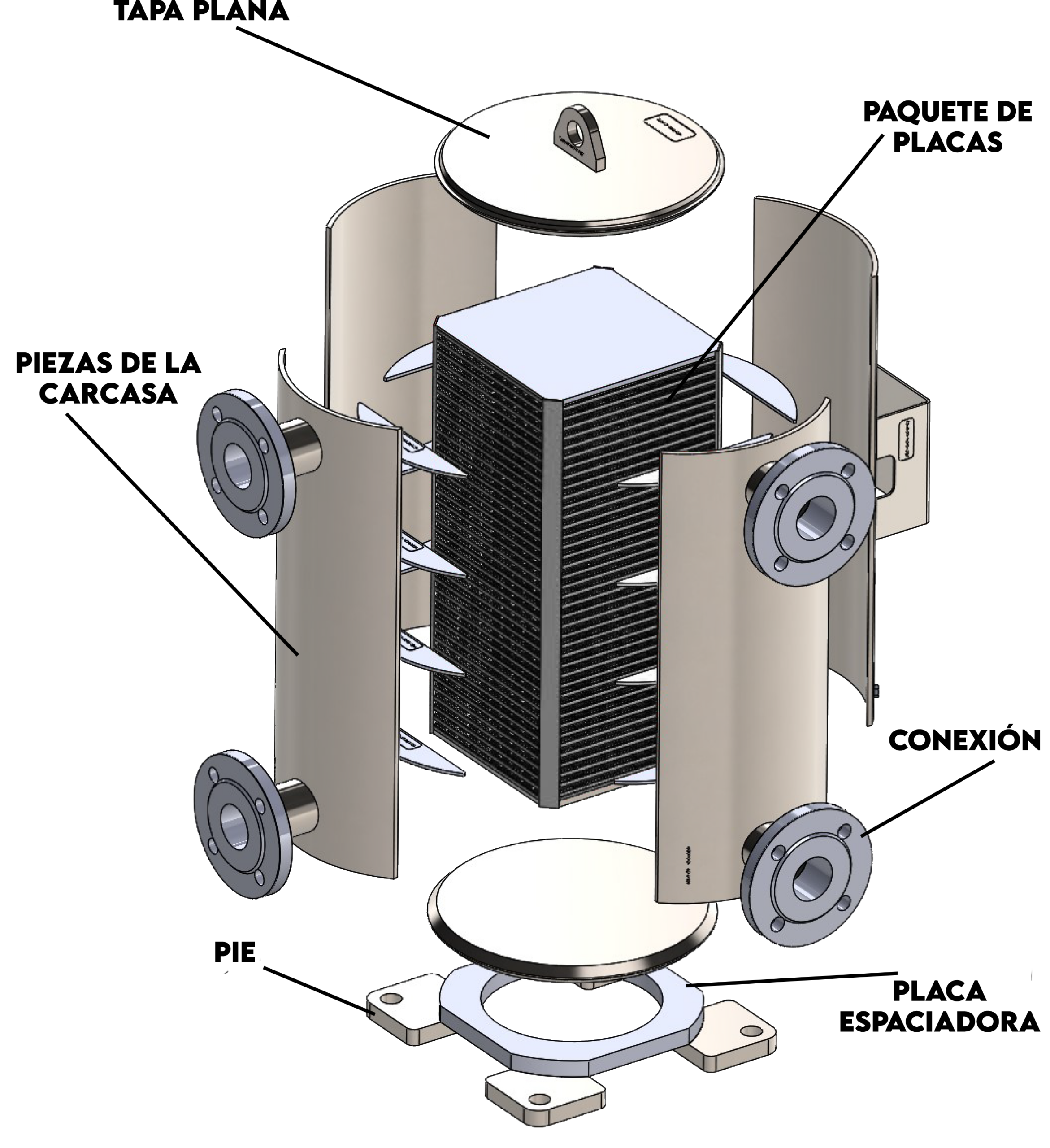

GREENBOX™ es un intercambiador de calor completamente soldado (BLOC), formado por placas onduladas cuadradas soldadas entre sí, que forman el centro del intercambiador de calor. No hay juntas entre las placas; la estanqueidad se consigue mediante una soldadura. Solo los paneles laterales desmontables tienen juntas para el sellado exterior.
El centro del intercambiador de calor es accesible para su inspección o limpieza simplemente retirando los 4 paneles laterales. El diseño patentado de esquinas suaves, (el conjunto centro/paneles), hace de este intercambiador de calor el más robusto de su categoría y la solución ideal para trabajos exigentes de procesamiento a altas presiones y temperaturas.
Es un concentrado de eficiencia térmica como intercambiador de recuperación de calor, condensador, recalentador o evaporador, y puede utilizarse en trabajos con ensuciamiento.
El flujo de alta turbulencia inducido por las placas onduladas de GREENBOX™ lo hace unas 5 veces más eficiente térmicamente que un intercambiador de calor tradicional de carcasa y tubos. También permite una aproximación de la temperatura de 2 °C.
Un mejor coeficiente de transferencia de calor también significa un tamaño compacto, lo que puede reducir significativamente los costes de instalación, funcionamiento y mantenimiento.
El ingenioso diseño de las esquinas aporta fiabilidad mecánica al intercambiador de calor.
El GREENBOX™ funciona con pasada simple o múltiple y, en caso necesario, el acceso a las placas para inspecciones y limpieza se da simplemente retirando los paneles laterales.
Se utiliza para una presión de diseño desde vacío total hasta 50 bar(g), desde -50 °C de temperatura de diseño hasta 400 °C.
Características principales
Main features
Tamaño compacto y fácil instalación
Coeficiente de transferencia de calor maximizado
Aproximación cercana de temperatura
Centro intercambiable
Diseños de placas
Diseños de placas
Placas onduladas
Para medios limpios
Materiales disponibles
• 304L, 316L
• 254 SMO, C276, Níquel 200/201, 904L, Aleación 59
• Titanio Gr1, Titanio Gr11
• Otros materiales están disponibles a petición.
Placas tachonadas
Para medios ensuciantes
Materiales disponibles
• 304L, 316L, Dúplex, Superdúplex, 310L
• 254 SMO, C276, Níquel 200/201, 904L, Aleación 59
• Titanio Gr2, Titanio Gr12
• SA516 Gr60/70
• Otros materiales están disponibles a petición.
Industrias
Industrias
Todas las industrias en los que GREENBOX está disponible
Mantenimiento de intercambiadores de calor y piezas de recambio
Mantenimiento de intercambiadores de calor y piezas de recambio
Encuentre toda la información que necesite sobre el mantenimiento y las piezas de recambio de nuestros intercambiadores de calor. Nos comprometemos a ofrecerle el mejor servicio posible y a que nuestros productos sean lo más eficientes posible.
GREENBOX™
Para saber más sobre nuestros intercambiadores de calor, descargue nuestros folletos.
