ÉCHANGEURS DE CHALEUR À PLAQUES SOUDÉES
Efficacité remarquable, conception unique et compacité
Efficacitéremarquable, conception unique et compacité
GREENBOX™ Type S
GREENBOX™ Type W
GREENBOX™
GREENBOX™ est un échangeur de chaleur à plaques entièrement soudé (BLOC), constitué de plaques ondulées carrées soudées entre elles, formant le cœur de l'échangeur de chaleur. Il n'y a pas de joint entre les plaques, l'étanchéité se fait par une soudure. Seuls les panneaux latéraux amovibles sont munis de joints pour l'étanchéité extérieure.

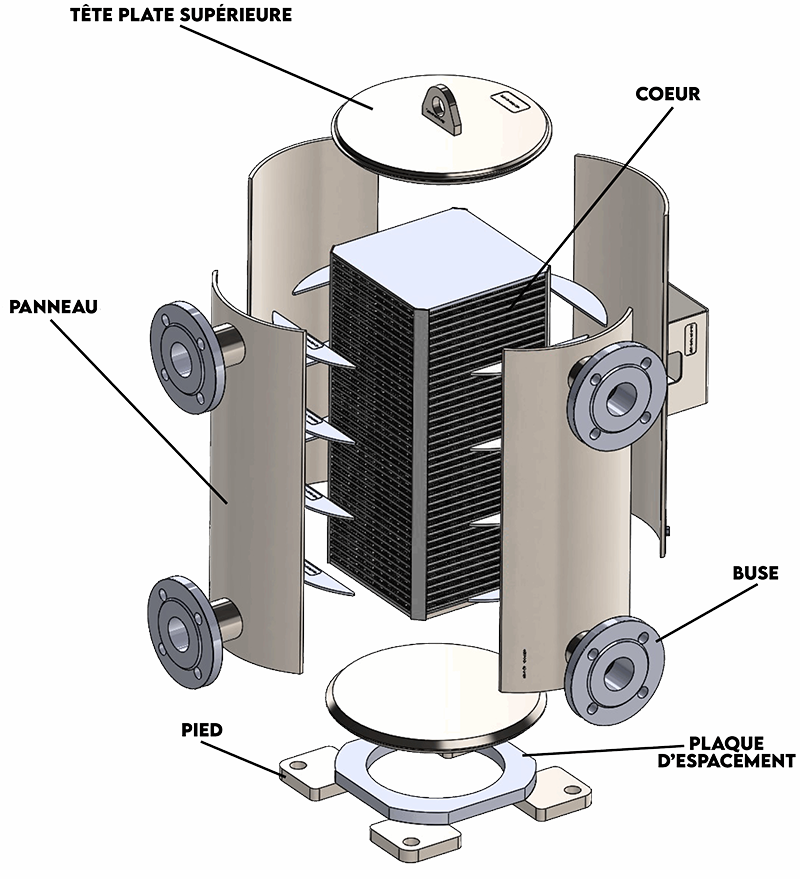

Le cœur de l'échangeur de chaleur est accessible pour inspection ou nettoyage en retirant simplement les 4 panneaux latéraux. La conception brevetée des coins souples (l'ensemble cœur/panneaux) fait de cet échangeur de chaleur le plus robuste de sa catégorie et constitue la solution idéale pour les applications difficiles avec des pressions et des températures élevées.
Il est un concentré d'efficacité thermique en tant qu'échangeur de récupération de chaleur, condenseur, rebouilleur ou évaporateur, et peut être utilisé dans les tâches d'encrassement.
Le flux turbulent élevé induit par les plaques ondulées de GREENBOX™ le rend environ 5 fois plus efficace thermiquement qu'un échangeur de chaleur traditionnel à tubes et calandre. Il permet également une approche de la température de 2°C.
Un meilleur coefficient de transfert de chaleur signifie également une taille compacte, ce qui permet de réduire considérablement les coûts d'installation, d'exploitation et d'entretien.
GREENBOX™
GREENBOX™ est un échangeur de chaleur à plaques entièrement soudé, composé de plaques ondulées carrées soudées entre elles, formant le cœur de l'échangeur de chaleur. Il n'y a pas de joint entre les plaques, l'étanchéité est réalisée par une soudure. Seuls les panneaux latéraux amovibles sont munis de joints pour l'étanchéité extérieure.
Le cœur de l'échangeur de chaleur est accessible pour inspection ou nettoyage en retirant simplement les 4 panneaux latéraux. La conception brevetée des coins souples (l'ensemble cœur/panneaux) fait de cet échangeur de chaleur le plus robuste de sa catégorie et constitue la solution idéale pour les applications difficiles avec des pressions et des températures élevées.
Il est un concentré d'efficacité thermique en tant qu'échangeur de récupération de chaleur, condenseur, rebouilleur ou évaporateur, et peut être utilisé dans les tâches d'encrassement.
Le flux turbulent élevé induit par les plaques ondulées de GREENBOX™ le rend environ 5 fois plus efficace thermiquement qu'un échangeur de chaleur traditionnel à tubes et calandre. Il permet également une approche de la température de 2°C.
Un meilleur coefficient de transfert de chaleur signifie également une taille compacte, ce qui permet de réduire considérablement les coûts d'installation, d'exploitation et d'entretien.
La conception ingénieuse de l'angle apporte une fiabilité mécanique à l'échangeur de chaleur.
Le GREENBOX™ fonctionne en simple ou multi-passages et, si nécessaire, l'accès aux plaques pour les inspections et le nettoyage est donné en retirant simplement les panneaux latéraux.
Il est utilisé pour une pression de conception allant du vide complet à 50 barg, d'une température de conception de -50°C à 450°C.
Principales caractéristiques
Principales caractéristiques
Taille compacte et installation facile
Coefficient de transfert de chaleur maximal
Approche par température proche
Coeur interchangeable
Conception des plaques
Conception des plaques

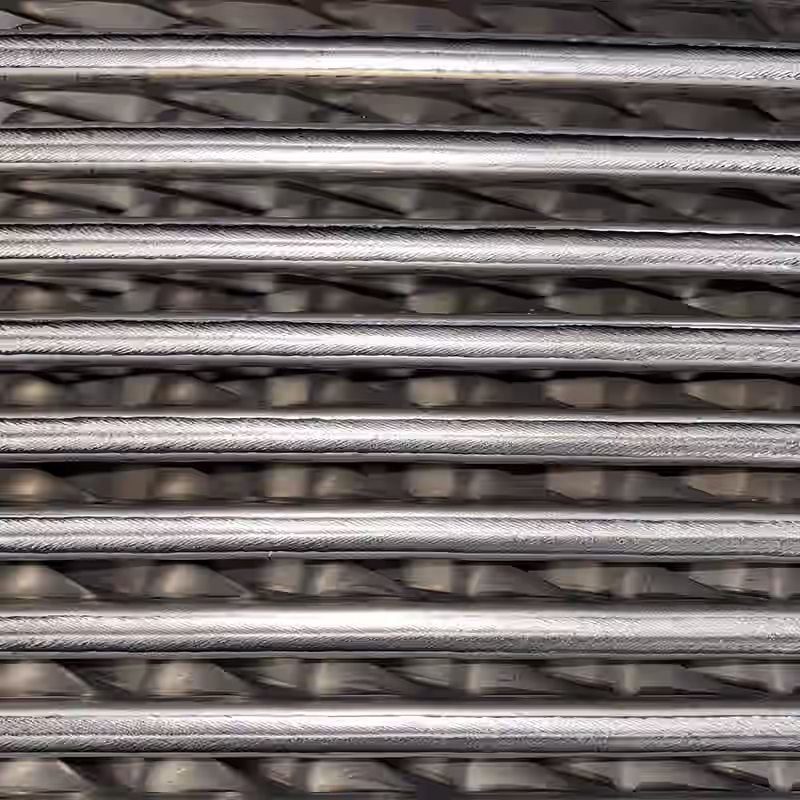

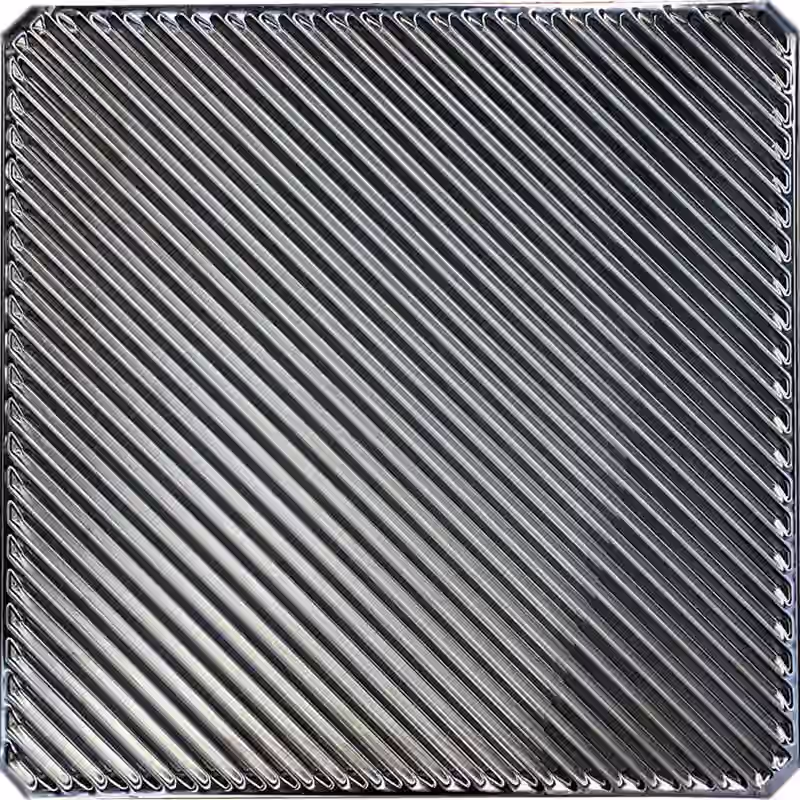

Plaques ondulées
Pour les fluides propres
Matériaux disponibles
– 304L, 316L
– 254 SMO, C276, Nickel 200/201, 904L, Alliage 59
– Titane Gr1, Titane Gr11
– D’autres matériaux sont disponibles sur demande.

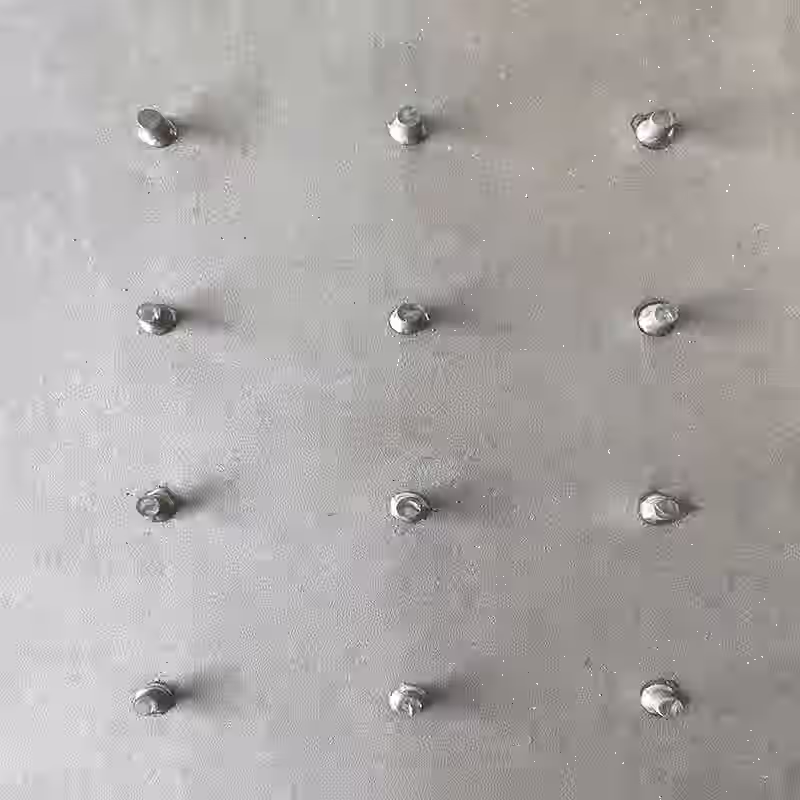

Plaques cloutées
Pour les fluides encrassants
Matériaux disponibles
– 304L, 316L, Duplex, Superduplex, 310L
– 254 SMO, C276, Nickel 200/201, 904L, Alloy 59
– Titane Gr2, Titane Gr12
– SA516 Gr60/70
– D’autres matériaux sont disponibles sur demande.
