WICKELROHRWÄRMETAUSCHER
Bewährte Spitzentechnologie für Anwendungen mit hoher Effizienz, hohem Druck und hoher Temperatur.
Bewährte Spitzentechnologie für Anwendungen mit hoher Effizienz, hohem Druck und hoher Temperatur.
GREENTUBE™
Dank ihrer hohen thermischen Effizienz, Kompaktheit und der Fähigkeit, extremen Drücken und Temperaturen standzuhalten, sind Wickelrohrwärmetauscher (CWHE) zu einer unverzichtbaren Ausrüstung in modernen Industrien wie der Ölraffination, Chemie, Energieerzeugung, Kernenergie und Metallurgie geworden.
Dieser Wärmetauschertyp wurde für den Betrieb unter härtesten Bedingungen entwickelt und bietet überragende Leistung bei geringerem Platzbedarf. Dies macht ihn zu einer bevorzugten Alternative zu herkömmlichen Rohrbündelwärmetauschern, insbesondere bei Großanlagen und Hochdruckanwendungen.

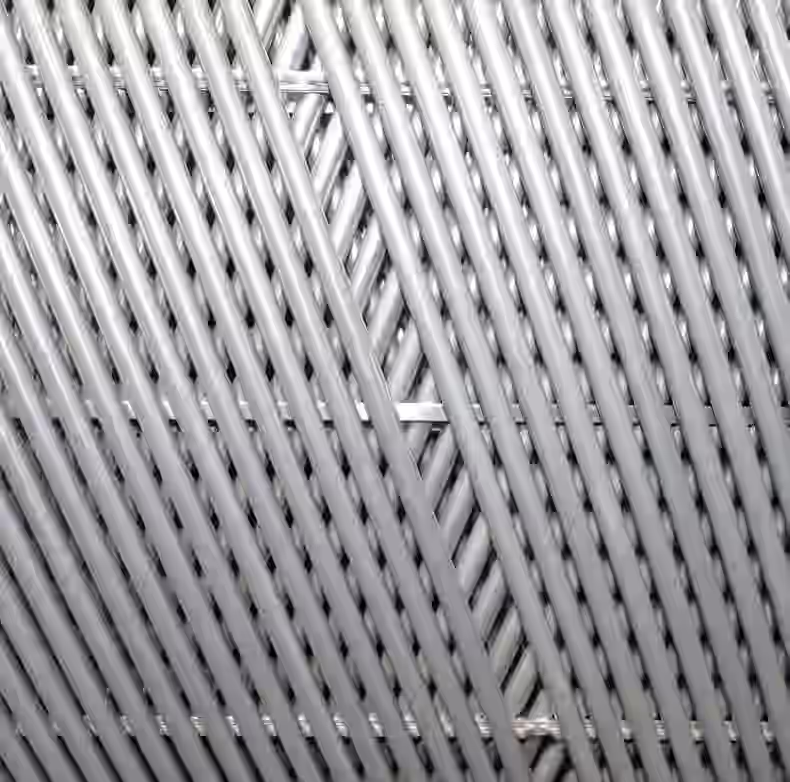

Wickelrohrwärmetauscher bestehen aus spiralförmig gewickelten Rohren, die in einem Mantel angeordnet sind, mit verbesserten Wärmeübertragungsmerkmalen wie gewellten Rohren, inneren Rippen oder äußeren Bälgen. Dieses Design fördert Turbulenzen, verbessert die thermische Leistung drastisch und ermöglicht erhebliche Einsparungen bei Platz, Energie und Betriebskosten.
GREENTUBE™
Dank ihrer hohen thermischen Effizienz, Kompaktheit und der Fähigkeit, extremen Drücken und Temperaturen standzuhalten, sind Wickelrohrwärmetauscher (CWHE) zu einer unverzichtbaren Ausrüstung in modernen Industrien wie der Ölraffination, Chemie, Energieerzeugung, Kernenergie und Metallurgie geworden.
Dieser Wärmetauschertyp wurde für den Betrieb unter härtesten Bedingungen entwickelt und bietet überragende Leistung bei geringerem Platzbedarf. Dies macht ihn zu einer bevorzugten Alternative zu herkömmlichen Rohrbündelwärmetauschern, insbesondere bei Großanlagen und Hochdruckanwendungen.
Wickelrohrwärmetauscher bestehen aus spiralförmig gewickelten Rohren, die in einem Mantel angeordnet sind, mit verbesserten Wärmeübertragungsmerkmalen wie gewellten Rohren, inneren Rippen oder äußeren Bälgen. Dieses Design fördert Turbulenzen, verbessert die thermische Leistung drastisch und ermöglicht erhebliche Einsparungen bei Platz, Energie und Betriebskosten.
Unsere Wickelrohrwärmetauscher werden mit einer oder mehreren Gruppen von spiralförmig gewickelten Rohren gebaut, die in einem Druckbehälter gelagert sind.
Die Spiralwicklung und die Rohrgeometrie werden basierend auf den genauen Prozessbedingungen des Kunden ausgewählt, einschließlich Durchflussraten, Druckabfällen, Medientyp und thermischer Annäherung. Diese Technologie ermöglicht die effiziente Handhabung von bis zu 8 verschiedenen Prozessströmen gleichzeitig zum Heizen, Kühlen oder Kondensieren. Der kontinuierliche Spiralweg erzeugt eine turbulente Strömung, steigert die Wärmeübertragung und reduziert den Flächenbedarf.
Wickelrohrwärmetauscher sind für Drücke bis zu 300 barg auf der Mantelseite und bis zu 1400 barg auf der Rohrseite ausgelegt, mit Temperaturbereichen von -250°C bis +650°C.
Hauptmerkmale
Main features
Spiralförmig gewickelte Rohrbündel
Hohe Druck- und Temperaturbeständigkeit
Kompakter Platzbedarf
Geringe Temperaturannäherung
Verfügbare Materialien
Verfügbare Materialien
Rohrmaterialien
• Edelstahl
• Kohlenstoffstahl
• Duplex und Superduplex
• Speziallegierungen (Inconel, Hastelloy, Monel)
• Kupfer, Aluminium
• Andere auf Anfrage
Branchen
Branchen
Alle Industrien, in denen CWHE verfügbar ist:
Wartung und Ersatzteile für Wärmetauscher
Wartung und Ersatzteile für Wärmetauscher
Hier finden Sie alle Informationen, die Sie zur Wartung und zu Ersatzteilen für unsere Wärmetauscher benötigen. Wir sind bestrebt, Ihnen den bestmöglichen Service zu bieten und unsere Produkte so effizient wie möglich zu halten.
